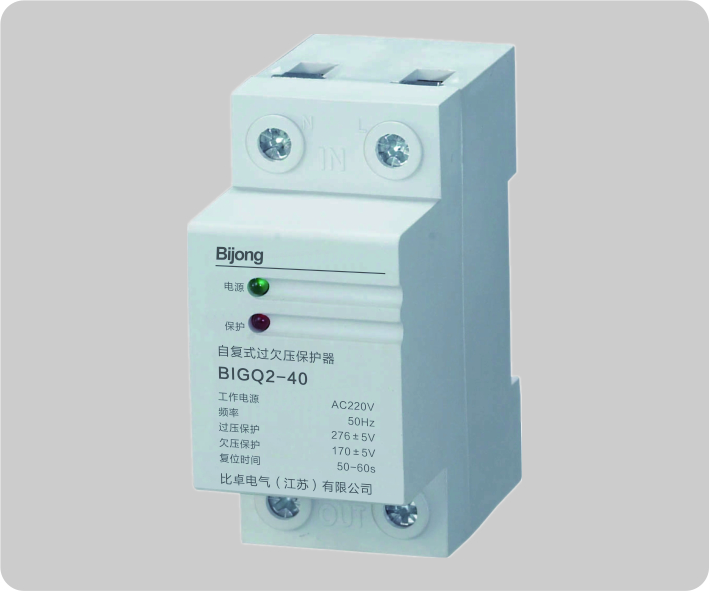

BIGQ2系列自复式过欠压保护器

发布者:比卓电气(江苏)有限公司   时间:2020/6/3 18:43:00  来源:www.bijong.com   热度:










概述

BIGQ2系列自复式过欠压保护器是新型智能保护电器,该产品采用模数化标准设计,当供电线路出现过电压,欠电压时,保护器能在持续高压冲击下迅速、安全地切断电路,避免异常电压送入终端电器造成事故的发生,当电压恢复正常值,保护器将在规定时间内自动接通电路,确保终端电器在无人值守情况下正常运行。

BIGQ2系列自复式过欠压保护器适用于交流电压 230/400V,频率 50Hz ,额定工作电流80A 及以下的用户或负载。主要用于住宅分户箱或其他需要保护的配电线路中。

产品特点

1、防止误动作:线路出现突然瞬态或暂态过电压时,保护器不产生误动作;线路由于接点不实等故障出现电压不稳或突然断电又突然来电时,保护器不接通线路;

2、动作可靠:保护呈反时限动作特性,动作时间≤1s;

3 、电压保护范围宽:0~450V;线路故障电压为最高时,保护器自身不会被损坏;

4、更安全,耐受冲击电压:4kV(符合Ⅲ类电器的安全标准);

5、状态指示:保护器有发光二极管指示工作状态,绿色为正常电压指示,红色过电压指示或欠电压指示;

6、外形模数化设计,导轨式安装。

运行条件及安装条件

1.海拔高度2000m以下

2.周围介质温度不高于+40℃ (对船用产品为+45℃) 和不低于-5℃
3.能耐受潮湿空气的影响
4.能耐受盐雾、油雾的影响
5.能耐受霉菌的影响
6.能耐受核幅射的影响
7.最大倾斜度为22.5°
8.在受到船舶正常振动时能可靠工作
9.在受到地震情况下 (4g) 能可靠工作
10.在无爆炸危险的介质中,具体介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方

11.在没有雨雪侵袭的地方

选型指南

产品代号

极数

额定电流(A)

接线方式

BIGQ2

自复式过欠压保护器

1P+N

25,32,40,50,63,80,100

S:上进下出

3P+N



X:下进上出

主要性能与指标

型号

BIGQ2

极数

1P+N,3P+N

额定电流In (A)

25,32,40,50,63,80,100

频率 (Hz)

50/60

额定工作电压Ue (V)

230V/400V

额定绝缘电压Ui (V)

400

负载功率 KVA

4.4/6.6/8.8/11/13.2

过压动作切换值 (V)

AC275±5V

过压恢复值 (V)

AC240~260

欠压动作切换值 (V)

AC175±5V

欠压恢复值 (V)

AC185±5V

断电后送电延时

55±5秒

动作延时时间

≤1秒

自身功耗

≤2W

冲击耐受电压 Uimp

4KV

短路性能 (毫秒时间内保护产品)

20ms通过1250A电流

电气寿命

≥10万次

连接与安装

接线方式

上进下出,下进上出

接线能力mm2

1~35

使用环境温度

-40℃~+65℃,24h的平均值不超过+35℃

海拔

≤3000

空气相对湿度

+20℃时,不超过95﹪;+40℃时,不超过50﹪

污染等级

2级

防护等级

IP20

安装类别

III级

安装环境

无显著振动和冲击的地方

安装方式

TH35mm×7.5标准导轨上

■ 标准配置,□可选, -无

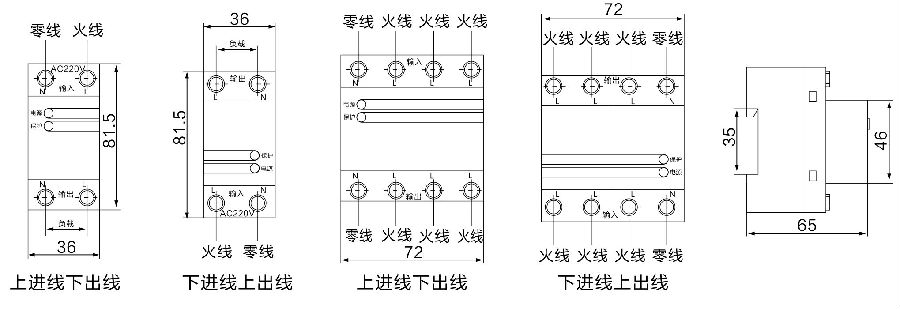

接线图及外形尺寸

注意事项

1、保护器第一次通电时需要延时30±10s后给负载正常供电;

2、保护器N线为零,L为火线,不得接错;

3、接线方式为上进线下出线;

4、在使用前请拧紧卡线螺钉,防止接触不良而损坏产品;

5、LED指示:绿灯常亮–正常,红灯常亮–过欠压;

6、必须接零,当线路断零或断任意一相火线时保护器起到保护;

7、3P+N产品过压或欠压后,三相对零线均在恢复值范围内才能恢复正常工作。
