概述

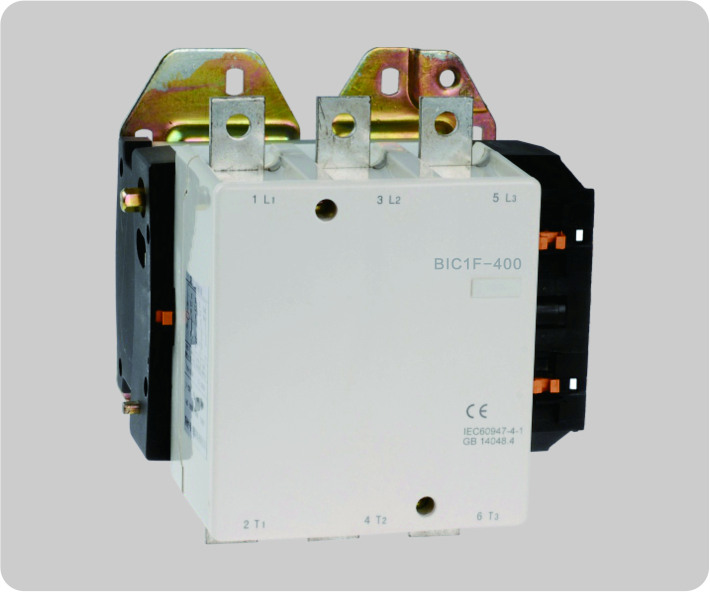

BIC1F系列交流接触器(以下简称接触器),主要用于交流50Hz（60Hz），额定工作电压至660V,在额定工作电流为115A-780A的电路中，共远距离接通和分断电路、频繁启动和控制交流电动机用，该接触器还可以方便的加装辅助触头组及空气延时头及适当的热继电器组成电磁启动器以保护可能发生操作过负荷的电路。本接触器在法国TE公司LC1-D系列上改进而成，完全可以替代进口产品。产品符合IEC60947-4-1、GB14048.4及JB/T7435标准。
工作条件
1. 周围环境温度为：-5℃～+40℃,16小时极端温度不超过-25℃,24小时内其平均值不超过+35℃；
2. 海拔高度：不超过2000m,降低工作电流和电压后可以使用共高的高度；
3. 大气条件下：在+40℃时大气相对湿度不超过50％；在较低温度下可以有较高的相对湿度，在月平均温度+25℃时月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品上的疑露；
4. 污染等级：3级,应避免在引起爆炸危险的介质,腐蚀金属及破坏绝缘的有害气体和导电尘埃的环境中使用;
5. 安装类别：III类；
6. 安装条件：安装面与垂直面倾斜度不大于5°,当线圈端控制电压不低于85％Us时，不大于±30°；
7. 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。埃。
选型指南
产品代号 | 壳架等级 | 极数代号 | 线圈工作电压 |
BIC1F | □ | □ | □ |
交流接触器 | 115 | 3P：三极 | AC230V |
| 150 | 4P：四极 | AC400V |
| 185 | 注：默认为3极，选型时3极可不写 |
|
| 330 |
|
|
| 400 |
|
|
| 500 |
|
|
| 630 |
|
|
| 780 |
|
|
|
