概述

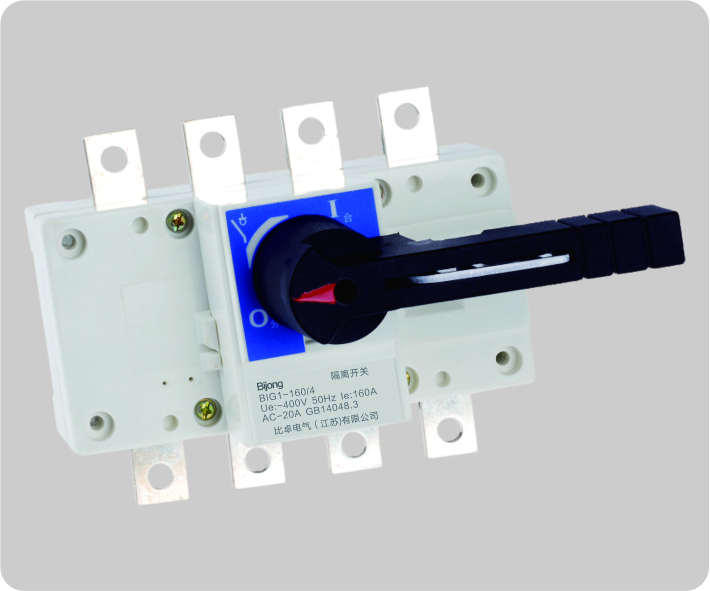

BIG1系列负荷隔离开关主要适用于交流 50Hz， 额定电压 660V，直流额定电压440V，额定电流至3150A。在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用。
1.BIG1系列负荷隔离开关从63A～3150A 分7个规格，是模块化设计基础型，具有三级、四级(三级+可通断中性级)，主要用于电路的接通与分断或电气隔离，额定电流1000A以上只适用于电气隔离；
2.正面设有标记窗口指示触头通断状态；
3.根据需要可提供后视窗(160A～1600A)，直接观察触头通断状态；
4.可配装两组辅助触头、电缆绝缘罩。
产品特点
1.弹簧蓄能瞬时释放的加速机构实现了快速接通或分断 (13.8米/秒)，与操作手柄速度无关，极大提高了熄灭电弧能力；
2.由玻璃纤维增强不饱和聚脂树脂制造的外壳具有良好的阻燃性能、介电性能、抗碳化性和抗冲击性；
3.并联双断点触头具有自清洁作用；
4.所有触头材料是铜镀银合金，具有两个分离触头面。隔离距离大。在“0”位时，可同时用三把锁锁住手柄，可靠避免误操作。
工作条件
1.周围空气温度不高于+40℃，不低于-5℃，相对湿度不大于95%；
2.安装地点的海拔不超过2000米；
3.无爆炸危险介质；
4.无雨雪侵袭环境。
注：若预期使用于周围空气湿度高于+40℃或低于-5℃的条件下，用户应向厂家说明。
符合标准
IEC60947-1
IEC60947-3
GB/T14048.1
GB/T14048.3
选型指南
产品代号 | 壳架等级 | 极数代号 | 额定电流（A） | 操作方式 | 功能代号 |
BIG1 | -□ | □ | □ | □ | □ |
负荷隔离开关 | 63 | 3P：三极 | 40,63 | Z：正面操作 | K：直接观察触头窗口 |
| 100 | 4P：四极 | 80,100 | C：侧面操作 | F11：一常开一常闭 |
| 160 |
| 125,160 | H：柜后操作 | F22：二常开二常闭 |
| 250 |
| 200,250 |
| B：板后接线 |
| 630 |
| 315,400,500,630 |
|
|
| 1600 |
| 1000,1250,1600 |
|
|
| 3200 |
| 2000,2500,3200 |
|
|
|
