概述

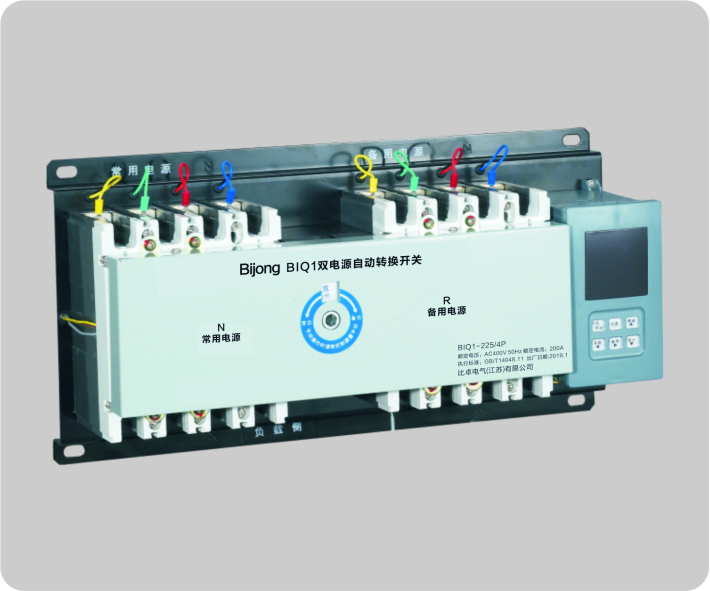

1、BIQ1系列双电源自动转换开关电器是由一个或多个开关设备构成的电器,该电器用于从一路电源断开负载电路并连接至另外一路电源上。主要用于监测电源电路,当常用电源出现故障时,把供电电源从常用电源自动切换至备用电源,从而完成电源系统的切换。
2、产品造型新颖、美观、体积小、功能齐全、带有液晶显示屏,操作方便,广泛应用于建筑物中的一级、二级重要负荷、消防负荷、应急照明、基础设施中的电源自动切换等。
3、产品应用于额定电压至AC400V/50Hz,额定电流至630A带负荷电源切换的配电系统中。同时也可以作为线路不频繁接通、分断的产品使用。
更高的可靠性
1、产品具备高分断能力,确保了供电的连续性
2、产品具备转换不成功信号自报警功能
3、产品具备手动、自动等多种操作方式,可适应不同现场的需要
4、产品具备自投自复、自投不自复、互为备用等三种工作方式可调,使产品应用更广泛
高性能产品
1、使用分断能力等于100%极限分断能力
2、具备高限流特性、经济的安全选择性
智能通迅
1、配置RS485通迅接口,Modbus-RTU通迅协议
2、可以实现遥信、遥测、遥控、遥调等“四遥”功能
3、便捷地接入智能监控系统中
功能特点
ATSE具有按电偏差自动转换功能,以保证配电系统的高可靠性运行:
1、两台断路器之间有可靠的机械联锁机构和单片机为核心的智能电气联锁双重保护
2、具有失压、欠压、过压、缺相、断电自动转换功能
3、欠压转换值、过压转换值和延时参数可在外部自由设定
4、结构稳定、安全,安装使用方便
5、节能,无噪音运行
6、带有消防控制端子,当消防控制中心发出的信号进入智能控制器,两台断路器都进入分闸状态
7、结构件采用优质冷轧钢板经CNC加工而成,外形美观新颖,表面采用先进的静电粉未喷涂工艺,涂层具有耐腐蚀性强、强度好的特点
应用领域
产品全面适用于工业、基础设施、公共建筑、能源和民用住宅等领域,特别满足电厂和工业领域的特殊需求。
选型指南
产品代号 | 壳架等级 | 控制器代号 | 极数代号 | 额定电流 (A) | 功能代号 | 转换方式代号 |
BIQ1 | □ | □ | □ | □ | □ | □ |
双电源自动转换开关 | 63 | A:基本型 | 2P | 6,10,16,20,25,32,40,50,63 | D:电网-电网 | R:自投自复 |
100 | B:智能型 | 3P | 16,20,25,32,40,50,63,80,100 | F:电网-发电机 | S:自投不自复 | |
225 | C:液晶型 | 4P | 100,125,160,180,200,225 |
|
| |
| 400 |
|
| 250,315,350,400 |
|
|
| 630 |
|
| 400,500,630 |
|
|
| 800 |
|
| 630,700,800 |
|
|
|
|
|
|
|
|
|
注: 1、壳架等级63为小型断路器,其它为塑料外壳式断路器 2、只有壳架等级63有二极产品,其它没有 3、A:基本型 (只能提供自投自复整体式ATS) B:智能型 (数码管显示电源电压、启动发电机、消防联动) C:液晶型 (功能兼容B型控制器、液晶中文显示界面) 4、壳架等级63目前只有A/B型控制器 |
主要性能与指标
型号 | BIQ1-63 | BIQ1-100 | BIQ1-225 | BIQ1-400 | BIQ1-630 | BIQ1-800 |
电器级别 | CB级 | |||||
极数 | 2P,3P,4P | 3P,4P | ||||
本体执行断路器 | BIB1-63 | BIM1-100 | BIM1-225 | BIM1-400 | BIM1-630 | BIM1-800 |
壳架电流Inm (A) | 63 | 100 | 225 | 400 | 630 | 800 |
额定电流In (A) | 6,10,16,20, | 16,20,25, | 100,125,160 | 225,250, | 400,500, | 630,700, |
25,32,40,50, | 32,40,50, | 180,200,225 | 315,350,400 | 630 | 800 | |
63 | 63,80,100 |
|
|
|
| |
频率 (Hz) | 50/60 | |||||
额定工作电压Ue (V) | 230/400 | 400 | ||||
额定绝缘电压Ui (V) | 400 | 690 | ||||
额定冲击电压Uimp (kV) | 4 | 8 | ||||
额定短路分断能力 Icn (kA) | 6 | 50 | 65 | 75 | ||
额定短路接通能力 Icm (kA) | 9 | 105 | 143 | 150 | ||
隔离功能 | ■ | |||||
机械寿命 (次) | 10000 | 12000 | ||||
电气寿命 (次) | 6000 | |||||
工作段位 | 三段式 | |||||
控制器 | ||||||
A (基本型) 一体式 | □ | □ | ||||
B (智能型) LED数码管显示 | □ | □ | ||||
C (智能型) 液晶屏显示 | - | □ | ||||
控制器工作电压 (V) | AC85~300V | AC160~250V | ||||
过压转换值 (V) | AC175V±5V | AC240~290V可调节 (仅B、C型) | ||||
欠压转换值 (V) | AC190V±5V | AC160~200V可调节 (仅B、C型) | ||||
转换延时 (常转备) (s) | 0.1~30s可调节 | 0~180s可调节 (A型控制器固定0.1s) | ||||
返回延时 (备转常) (s) | 0.1~30s可调节 | 0~180s可调节 (A型控制器固定0.1s) | ||||
连接与安装 | ||||||
使用环境温度℃ | -5℃~+40℃,24h的平均值不超过+35℃ | |||||
海拔m | ≤2000 | |||||
使用相对湿度 | 空气的相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度 | |||||
污染等级 | 3级 | |||||
防护等级 | IP20 | |||||
使用类别 | AC-33iB | |||||
安装类别 | III (配电及控制水平级) | |||||
辅助电路及控制电路安装类别为II (负载水平级) | ||||||
安装方向 | 产品垂直安装,安装面与垂直面的倾斜度±22.5° | |||||
水平安装 | ||||||
■ 标准配置,□可选, -无 |
