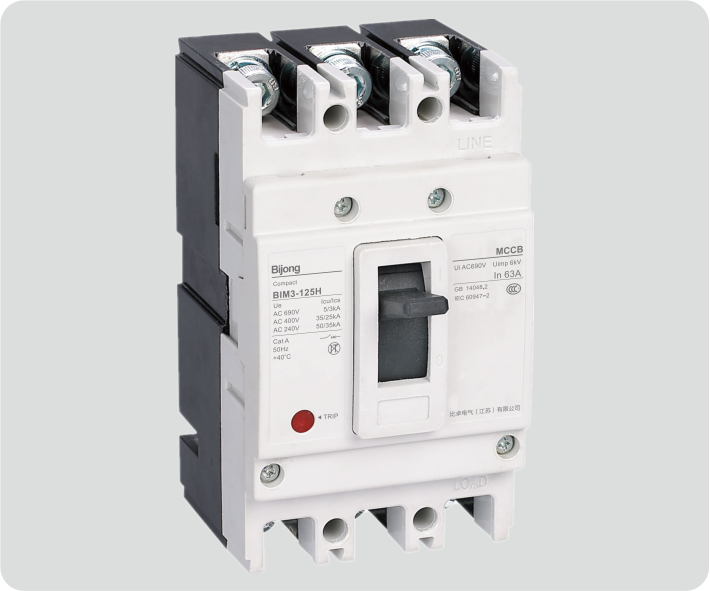

BIM3系列塑壳断路器

发布者:比卓电气(江苏)有限公司   时间:2020/4/23 13:17:40  来源:www.bijong.com   热度:







概述

BIM3系列塑壳断路器,额定绝缘电压690V,适用于交流50Hz、额定工作电压至690V、额定工作电流至800A的配电网络电路中;用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。具有体积小、分断高、飞弧短等特点,断路器垂直安装 (即竖装),亦可水平安装 (横装)。本产品符合IEC60947-2、GB14048.2等标准。

产品特点

1.小型化设计:产品体积小型化,可满足客户对产品安装尺寸的个性需求。
2.尺寸统一:同一壳架等级下,不同分断能力 (L、M、H)、不同功能 (空气、漏电) 产品安装尺寸完全一致。
3.合理的功能参数设定:断路器能实现过载长延时反时限,短路瞬时动作等保护功能参数的整定,可设定所需的保护特性,使配电网络中使用的断路器上下级配备更为合理。

运行条件及安装条件

1.海拔高度2000m以下

2.周围介质温度不高于+40℃ (对船用产品为+45℃) 和不低于-5℃
3.能耐受潮湿空气的影响
4.能耐受盐雾、油雾的影响
5.能耐受霉菌的影响
6.能耐受核幅射的影响
7.最大倾斜度为22.5°
8.在受到船舶正常振动时能可靠工作
9.在受到地震情况下 (4g) 能可靠工作
10.在无爆炸危险的介质中,具体介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方

11.在没有雨雪侵袭的地方

选型指南

产品代号

壳架等级

分断能力代号

操作方式

极数

脱扣器方式代号

内部附件代号

内部附件代号

BIM3

塑料外壳式断路器

125

L:标准型

P:电动操作

3:3P

2:仅有瞬时脱扣器

0:无附件

0:无附件

160

M:较高分断型

Z: 转动手柄

4:4P

3:复式脱扣器

1:分励脱扣器

8:报警触头

250

H:高分断型

无: 直接操作

4:过载报警不脱扣

2:辅助触头

400

3:欠压脱扣器

630

4:分励+辅助

800

5:分励+欠压

6:双辅助触头

7:欠压+辅助

不同用途可选代号

四极产品可选代号

额定电流 (A)

其它说明

无:配电保护

A:N极不带保护,不可合分

10,16,20,25,32,40,50,63,80,100,125

无:板前

2:电动机保护

B:N极不带保护,可合分

16,20,25,32,40,50,63,80,100,125,140,160

H:板后

C:N极带保护,可合分

100,125,140,160,180,200,225,250

C:插入式

D:N极带保护,不可合分

250,300,315,350,400

附件控制电压

注:如客户无明确要求,四极产品将默认为B类

400,500,630

500,630,700,800
